【電氣安裝與維修實訓考核裝置,電氣安裝與調試實訓裝置】是根據客戶需求而寫的，非常具有代表性，在客戶搜索【電氣安裝與維修實訓考核裝置,電氣安裝與調試實訓裝置】時，都能通過我們來了解相關資訊，而且【電氣安裝與維修實訓考核裝置,電氣安裝與調試實訓裝置】在客戶有需求時提供參考意見。

一、實訓內容

1、電表箱的安裝
2、配電箱的安裝
3、日光燈的安裝
4、白熾燈的安裝
5、吸頂燈的安裝
6、節能燈的安裝
7、高壓鈉燈的安裝
7、PVC管的處理與布置
8、PVC管的穿線
9、開關與插座的安裝
10、分線盒的安裝
11、線路分配設計
12、施工規范的學習與訓練
13、安全施工要求學習與訓練
14、兩地控制一盞燈
15、線槽布線施工訓練
16、隱蔽工程施工訓練
17、隔離開關的安裝
18、配電線路的接線實訓
1）金屬橋架的組合與安裝實訓；
2）塑料線槽的敷設實訓；
3）金屬線管的敷設實訓；
19、電氣控制箱的安裝
20、電氣控制電路安裝實訓
1）三相異步電動機直接起動、停車的控制電路連接；
2）接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
3）按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接；
4）按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
5）三相交流異步電動機Y-△（手動切換）啟動控制電路的連接；
6）三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接；
7）定子繞組串聯電阻啟動控制電路的連接；
8）三相交流異步電動機能耗制動控制電路的連接；
9）三相交流異步電動機反接制動控制電路的連接；
10）多臺（3臺及以下）電動機的順序控制電路的連接
11）電動機的往返行程控制電路的連接；
12）直流電動機的正反轉控制；
13）直流電機的調速實驗；
14）普通車床控制電路的連接；
15）電動葫蘆控制電路的連接；
16）三相交流異步電動機既能點動，又能連續轉動的控制電路連接；
17）兩地控制電路的連接；
18）按鈕切換的雙速電動機調速控制電路的連接；
19）時間繼電器切換的雙速電動機調速控制電路的連接；
20）離心開關配合的反接制動控制電路的連接；
21、變頻器面板功能參數設置和操作實訓；
22、變頻器對電機點動控制、啟停控制；
23、電機轉速多段控制；
24、工頻、變頻切換控制；
25、基于模擬量控制的電機開環調速；
26、基于面板操作的電機開環調速；
27、變頻器的保護和報警功能實訓；
28、基于PLC的變頻器開環調速；
29、PLC控制電機順序啟動；
30、PLC控制三相異步電動機Y-△啟動電路；
31、觸摸屏的參數設置；
32、觸摸屏的編程；
33、觸摸屏、PLC、變頻器的綜合實訓；
34、兩相混合式步進電機的控制；
35、交流伺服電機的控制；
36、CA6140車床電路智能考核實訓
37、M7120磨床電路智能考核試訓
38、X62W萬能銑床智能考核試訓
39、T68鏜床智能考核試訓

二、設備構成

（1）配電箱部分

包含三相四線有功電度表，隔離開關，漏電型空氣開關，空氣開關等控制整個設備的配電功能，并對設備起到電流保護作用。

（2）照明套件

包含日光燈、節能燈、鈉燈、及開關等為設備提供照明。

（3）電氣控制箱

配套設備提供控制支持。

（4）電機

包含三相交流異步電動機WT (Y-△)、三相交流異步電動機WT (Y-△)帶離心開關、三相交流異步電動機（雙速180W）、它勵直流電動機WT DC110V/50W、步進電機42BYGH5403、交流伺服電機ECMA-C30604PS各一只。

（5）傳感器支架

包含行程開關4只、電容傳感器1只、電感傳感器1只、光電傳感器1只、溫傳感器一只。

（6）線路器材

設備配套線路及管材配置。

（7）電工工具

至少包含尖嘴鉗、剝線鉗、壓線鉗、電工鉗、一字螺絲刀、十字螺絲刀、電筆螺絲刀、鋁合金人字梯、鋼卷尺、電工刀、鋼板尺、直角尺、活動扳手、六角扳手、手鋸弓、臺虎鉗、PVC管彎管器、金屬管彎管器各1件，平銼刀3把，手鋸條10根。

（8）安裝底架

材質與特點：電氣安裝與維修實訓考核裝置,電氣安裝與調試實訓裝置安裝底架采用鋼制網孔板和鋁合金框架組接而成，安裝有自鎖式腳輪，方便移動和使用。裝置表面噴塑，色 彩穩重。電氣安裝與維修實訓考核裝置,電氣安裝與調試實訓裝置配有專用電源臺。裝置設計高度以人站在三級人字梯即可方便操作的高度，既安全 又能使使用者感受到施工現場環境。橫向、叢向?qū)挾群线m，可以模擬現場線路的轉向布置。網孔 板可以方便拆下。為方便隱蔽工程施工，鋁合金框架框架仿建筑隔斷用龍骨的加大寬度精心設計， 帶有穿管孔，使用扎帶固定線管，在穿出網孔板時可以使用壁疏引出導線穿入明裝底盒。配套的 PVC管彎管器，可方便的對PVC管彎成90度。
外形尺寸：2人組實訓考核設備（單面）：長2006mm×寬1003mm×高2410mm

（9）動力配電箱

動力配電箱（代號：AP）是作為某一單元的總進線的動力分配控制，包含計量、隔離、正常 分斷、短路、過載、漏電保護、電源指示等功能。內部接線及動力分配可以根據要求實現。
外形尺寸：長450mm×寬220mm×高520mm
元件清單：
①、DT862-4 三相四線有功電度表一只
②、HG1-32/30F熔斷器式隔離器一只
③、DZ47LE-32/C32（3P+N）剩余電流型空氣斷路器（開關）一只
④、DZ47-63/C10（3P）空氣斷路器（開關）一只
⑤、DZ47LE-32/C16（1P+N）剩余電流型空氣斷路器（開關）一只

（10）照明配電箱

照明配電箱（代號：AL）是作為某一單元的插座及照明分配控制，包含正常分斷、短路、過 載、漏電保護等功能。
外形尺寸：長270mm×寬100mm×高240mm（標準PZ30/10~12P明裝開關箱）
元件清單：
①、DZ47LE-32/C16（1P+N）剩余電流型空氣斷路器（開關）一只
②、DZ47LE-32/C6（1P+N）剩余電流型空氣斷路器（開關）一只
③、DZ47-63/C6（1P）空氣斷路器（開關）二只（1用1備） 內部接線及動力分配可以根據要求實現。

（11）電氣控制箱

電氣配電箱（代號：AC）是作為某一設備的控制單元，除包含正常分斷、短路、過載、隔 離等功能外，還包含觸摸屏、PLC、擴展模塊、485 通訊模塊、模擬量模塊、接觸器、繼電器、 變頻器、主令控制元件、溫控器等。
外形尺寸：長500mm×寬230mm×高700mm
元件清單：
①、HZ10M-25N3 組合開關一只
②、NM1-63S/330020A塑殼開關一只
③、CJX2-0910/220V接觸器五只
④、歐姆龍（CP1E-N20DT-D）PLC一只
⑤、歐姆龍（CP1W-C2P11）通訊模塊一只
⑥、歐姆龍（CP1W-16ER）擴展模塊一只
⑦、歐姆龍（3G3JZ-A4007/0.75KW）變頻器一只
⑧、歐姆龍（E5CZ-C2MT）溫度控制器一只
⑨、TPC7062TD昆侖通泰7寸彩色觸摸屏
⑩、時間繼電器、熱保護繼電器、指示燈、主令元件若干
注：變頻器、PLC以滿足實訓要求為主，不指定廠家和類型，競賽原則上為常見的主流設備為主， 如西門子、歐姆龍、三菱、松下或國產知名的等品牌。
PLC 具體應滿足的要求是：
①有2路以上的高速脈沖輸出；
②有模擬量輸入輸出（至少為一路進、一路出）；
③有10點以上的繼電器輸出和2個以上的COM端；
④有10點以上的輸入端，自帶24V 電源。

（12）三相交流電動機與溫度實驗模塊

三相交流異步電動機機組（見圖9）由單速電機（Y/△接法）、單速帶速度繼電器電機（Y/
△接法）、雙速電機、直流它勵電機等。熱電偶加熱器為專用的溫度實驗模塊（見圖10），需配
18~24V/2A直流電源（溫度范圍由室溫~100℃），有2個測溫插口。

（13）步進電動機與伺服電動機裝置

步進電機與伺服電機支架是由支架、步進電機、步進電機驅動器、伺服電機、伺服電機驅動 器、輔助電源等組成。
外形尺寸：長390mm×寬240mm×高240mm
元件清單：
①、42BYGH5403 兩相混合式步進電機一只
②、SH-20403兩相混合式步進驅動器一只
③、CJX2-0910/220V接觸器五只
④、ECMA-C30604PS臺達伺服電機一只
⑤、ASD-A0421-AB臺達驅動器一只
⑥、5V、24V 開關電源一只

（14）傳感器支架

傳感器支架是由電容式接近開關、電感式接近開關、光電式接近開關和行程開 關組成，傳感器下方托架便于溫度實驗模塊、被檢測物料存放。將傳感器、行程開關的電源、觸 點等通過端子排引出，便于操作和使用。
外形尺寸：長435mm×寬135mm×高225mm
元件清單：
①、YBLX-ME/8104行程開關四只
②、CSB4-18M60-EO-AM 電容式傳感器一只
③、GH1-1204NA 電感式傳感器一只
④、GH3-N1810NA 光電式傳感器一只

（15）機床考核板

①、CA6140車床電路智能考核板
②、M7120磨床電路智能考核板
③、X62W萬能銑床電路智能考核板
④、T68鏜床電路智能考核板

三、技術參數

1、工作電源：三相五線供電AC380V/220V±7.5%50Hz；
2、工作環境：用絕緣地板（或使用絕緣地毯）；
3、實訓裝置主網孔板尺寸：長×寬＝798×768
4、實訓裝置外形尺寸：見配置清單
5、實訓裝置材料：厚度≥1.5mm；
6、最大功率消耗≤1.5KW
7、安全保護措施：具有接地保護、過流、過載、漏電保護功能，符合相關的國家標準。

四、配置表

（1）設備構件：

材料名稱	單位/數量
立柱	4根
大網孔板	10塊
小網孔板	4塊
單層框架	2個
長網孔連接板	1個
短網孔連接板	1個
后橫梁	1根
前橫梁	1根
網孔梁柱	3個
側梁	2根
自鎖腳輪￠75	4只
短安裝螺絲（六角：M6*40mm）	60只
網孔板安裝螺絲（六角：M6*60mm）	35只
長安裝螺絲（六角：M6*150mm）	65只
￠6平墊	200只
￠6彈墊	100只
M6螺帽	100只

（2）主體框架

序號	名稱	規格/型號	單位	數量	備注（說明）
1	鋁合金框架電氣安裝與維修實訓裝置臺架（2人組標準配置）	長×寬×高= 2000mm×1210mm×2350mm	組	1
2	元件存放柜	800mm×400mm×1800mm	個	1
3	可移動工具臺	1000mm×800mm×800mm	輛	1	帶重載自鎖腳輪
4	配電箱	PZ30-12明裝式	只	1
5	漏電型 空氣開關	DZ47LE-32/C6	只	2	1P+N（正泰）
6	空氣開關	DZ47-63/C6	只	2	1P
7	電腦推車	專用	臺	1
8	絕緣地毯		㎡	6	1m×3m兩塊

（3）工具配置：

序號	名稱	規格/型號	單位	數量	備注（說明）
1	尖嘴鉗	125mm	把	1
2	剝線鉗		把	1
3	壓線鉗		把	1
4	電工鉗	200mm	把	1
5	一字螺絲刀	Φ4×100mm	把	1
6	十字螺絲刀	Φ4×100mm	把	1
7	電筆螺絲刀	500V	把	1
9	鋁合金人字梯	1.5米高	付	1
10	平銼刀	200mm	根	3
11	鋼卷尺	3m	只	1
12	電工刀	多用105mm	把	1
13	鋼板尺	300mm	把	1
14	直角尺	200mm	把	1
15	活動扳手	6吋	把	1
16	六角扳手		套	1	7件套
17	手鋸弓		架	1
18	手鋸條	細牙	根	10
19	臺虎鉗	6寸	臺	1
20	PVC管彎管器		根	1	用于Φ16PVC管彎管
21	金屬管彎管器		付	1

（4）耗材

序號	名稱	規格/型號	單位	數量	備注（說明）
1	PVC管	Φ16	根	2	3米
2	PVC直通	Φ16	只	10
3	PVC杯梳	Φ16	只	30
4	扎帶	3×100mm	包	1	500只/包
5	M4*20螺絲	200只/套	套	1	帶2只平墊、1只彈墊（帶帽）
6	行線槽	3025	根	2	2米/根
7	絕緣導線	BVR1.5mm㎡	盤	9	紅、綠、黃各3盤
		BVR1.0mm㎡	盤	4	藍、雙色個2盤
8	PVC線槽	40×20mm	根	2	3米/根（白色）
		25×15mm	根	2	3米/根（白色）
9	金屬橋架	50×30系列	套	1
10	異型號碼管	1.5mm	米	6
11	冷壓叉	SVΦ1.5	只	280	紅、綠、黃各80只，藍、黑各20只
12	纏繞帶	Φ10（10米/包）	包	2
13	管卡	16U型	只	30
14	金屬線管	Φ16	根	2	3米/根
15	金屬線管直通	Φ16	只	10
16	90°彎通	Φ16	只	4
17	金屬杯梳	Φ16	只	10
18	金屬暗盒	86型	只	2
25	自攻絲	Φ6×15mm	只	100

（5）室內照明套件

序號	名稱	規格/型號		單位	數量
1	日光燈組件	T5一體化	21W（帶罩）	套	1
2	節能燈	9W		只	2
3	鈉燈	110W 含燈頭及鎮流器和燈罩		套	1
4	螺口平燈頭	E27		只	2
5	聲控開關	86型		只	1
6	泰力1插	118型		只	2
7	泰力2插	118型		只	1
8	泰力1開	118型		只	1
9	飛雕2開	86型		只	2
10	飛雕4開	86型		只	2
11	吸頂燈	21W 配節能燈管		只	1
12	觸摸開關	86型（帶明裝底盒）		只	1
13	暗盒	86型		只	5
14	明裝盒	86型		只	3
		118型		只	1
15	白板	86型		只	2
16	塑料圓木	YM-2		只	3

（6）配電箱套件

序號	名稱	規格/型號	單位	數量	備注（說明）
1	三相四線有功電度表	DT862-4	只	1	5A,接線端子連接
2	隔離開關	HG1-32/30	只	1	3極，30A
3	漏電型空氣開關	DZ47LE-32	只	1	3P+N（正泰）
4	空氣開關	DZ47-63/C6	只	1	3P（正泰）
5	漏電型空氣開關	DZ47LE-32/C6	只	1	1P+N（正泰）
6	電源指示燈	AD58B-22D	只	3	黃、綠、紅各一只
7	配電箱箱體	450mm×520mm×220mm	只	1	含接地排、接零排

（7）傳感器套件

序號	名稱	規格/型號	單位	數量	備注（說明）
1	行程開關	LX19-121	只	4
2	電容式傳感器	CSB4-18M60-EO-AM	只	1	上海滬工
3	電感式傳感器	GH1-1204NA	只	1	上海滬工
4	光電式傳感器	GH3-N1810NA	只	1	上海滬工
5	溫度傳感器 （熱電阻、熱電偶）	Pt100	只	1	與溫控器配套
		K型熱電偶	只	1

（8）電機套件

序號	名稱	規格/型號		單位	數量	備注（說明）
1	三相交流異步電動機	(Y-△)		只	1
2	三相交流異步電動機	(Y-△)帶離心開關		只	1
3	三相交流異步電動機 （雙速180W）	雙速電機		只	1
4	它勵直流電動機	DC110V/50W		只	1
5	步進電機	驅動器	SH-20403	只	1	兩相混合式 （含驅動器）
		電機	42BYGH5403
6	交流伺服電機	驅動器	ASD-A0421-AB	只	1	臺達伺服 （含驅動器）
		電機	ECMA-C30604PS

（9）電氣控制箱套件

序號	名稱	規格/型號	單位	數量	備注（說明）
1	塑殼開關	NM1-63S/3200 20A	只	2	3極
2	接觸器	CJX2-0910/220V	只	5	正泰
3	輔助觸頭	F4-22	只	3	正泰
4	PLC	FX1N－40MT	只	1	三菱
5	模擬量模塊	FX0N-3A	只	1	三菱
6	通訊模塊	FX2N-485BD	只	1	三菱
7	變頻器	FR-A704  0.75KW	只	1	三菱
8	時間繼電器	ST3PF-2 30S AC220V	只	1	2組斷電延時
		ST3P C-A 30S AC220V	只	1	1組瞬動、1組延時
9	熱繼電器	JRS1D-25（獨立安裝）	只	3	0.4A(調節范圍0.25-0.4A)  2只；0.63A(調節范圍0.4-0.63A)  1只
10	溫度控制器	E5CZ-C2MT	只	1	歐姆龍
11	開關電源	S-100-24V	只	1	觸摸屏用步進驅動器用
12	觸摸屏	TPC7062TD	只	1	昆侖通態
14	安裝導軌	C45	條		若干
15	電源指示燈	AD16-22D	只	5	紅色
16	按鈕開關	LA68B-EA35	只	10	紅、綠各5只
17	緊急停止開關	LA68D-11ZS	只	1	紅色
18	旋鈕開關 （選擇開關）	LA68B-ED25	只	2	2擋
		LA68B-ED35	只	2	3擋
19	控制箱箱體		只	1	含接地排、接零排

五、概述

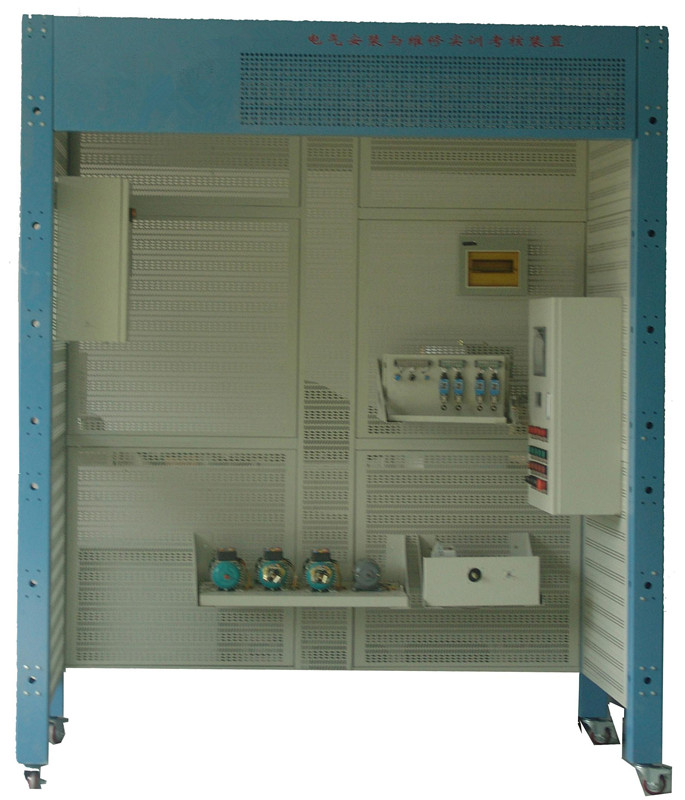

電氣安裝與維修實訓考核裝置,電氣安裝與調試實訓裝置是根據工廠電氣安裝和室內電氣安裝等維修電工和電氣安裝工實訓鑒定要求開發的一種通用實訓平臺。適合于各類職業院校和技工學校維修電工、電氣安裝工、水電工等有電氣實訓要求的相關專業的作為公共實訓平臺使用。

電氣安裝與維修實訓考核裝置,電氣安裝與調試實訓裝置采用鋼制網孔板和專用型材組接而成，安裝有自鎖式腳輪，方便移動和使用。裝置表面噴塑，色彩穩重氣派。裝置設計高度以人站在一級人字梯即可方便操作的高度，既安全又能使使用者感受到施工現場環境。橫向、叢向?qū)挾群线m，可以模擬現場線路的轉向布置。網孔板可以方便拆下。做隱蔽工程施工時制專用型材是仿建筑隔斷用輕鋼龍骨的加大寬度精心設計，帶有穿管孔，使用扎帶固定線管，在穿出網孔板時可以使用壁疏引出導線穿入明裝底盒。配套的PVC管彎管器，可方便的對PVC管彎成90度。

電氣安裝與維修實訓考核裝置,電氣安裝與調試實訓裝置可進行電工安裝。如橋架安裝、PVC管安裝、吊燈、白熾燈座、日光燈、開關、插座、控制箱、配電箱等，包含有交流異步電動機、直流電動機、步進電機、伺服電機、溫度控制器、電偶、PLC、變頻器觸摸屏等控制與受控對象。每個操作組配套一可移動式工具車和元件柜，便于對元件的保管和安裝施工。從根本上解決了學校在普通墻面上進行的安裝培訓的使用不方便、實訓范圍窄的問題。設備應具有組裝靈活方便的特點，可以根據學校的實際教學條件組成，2人組、3人組、4人組……，單面、雙面等不同的方式。長度組合基于2個0.8米的基本組合單元，輔助配有0.2米、0.4米的組合單元，形成不同的長度組合，能夠滿足不同的教學場地的需要。
