高級維修電工技能實訓考核設備
聯系方式見右側懸浮框
【高級維修電工技能實訓考核設備,高級維修電工實操平臺】是根據客戶需求而寫的，非常具有代表性，在客戶搜索【高級維修電工技能實訓考核設備,高級維修電工實操平臺】時，都能通過我們來了解相關資訊，而且【高級維修電工技能實訓考核設備,高級維修電工實操平臺】在客戶有需求時提供參考意見。
一、實訓內容
2、電網過電流自動切換備用電源連接實訓；
3、直流電動機的正反轉實驗；
4、直流電動機啟動實驗；
5、直流電動機電樞串聯電阻啟動控制電路連接實訓；
6、直流電動機降壓啟動控制電路連接實訓；
7、直流電動機調速實驗及電樞串聯電阻調速控制電路連接實訓；
8、直流電動機改變電源電壓調速制電路連接實訓；
9、交流異步電動機的點動、單向連續轉動的控制電路連接；
10、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
11、按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接；
12、按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
13、三相交流異步電動機Y－△（手動切換）啟動控制電路的連接；
14、三相交流異步電動機Y－△（時間繼電器切換）啟動控制電路的連接；
15、定子繞組串聯電阻啟動控制電路的連接；
16、三相交流異步電動機能耗制動控制電路的連接；
17、三相交流異步電動機反接制動控制電路的連接；
18、多臺（3臺及以下）電動機的順序控制電路的連接
19、電動機的往返行程控制電路的連接；
20、雙速電動機調速控制電路的連接；
21、簡單的繼電器程序控制電路連接；
22、普通車床控制電路的連接；
23、CA6140車床電氣控制電路故障的設置與排除實訓（可設16個故障點）；
24、X62W銑床電氣控制電路單元常見故障的檢查與排除實訓（可設16個故障點）；
25、PLC的安裝、接線和編程軟件的使用實訓；
26、PLC對三相電動機的降壓啟動控制實訓；
27、PLC對三相電動機的順序控制實訓；
28、PLC對三相電動機的往返位置控制實訓；
29、PLC對十字路口交通燈控制實訓；
30、PLC對自動送料裝車控制實訓；
31、電力拖動仿真軟件應用實訓。
二、技術參數
1、工作電源：三相五線 AC 380 V/220V 50 Hz；2、外形尺寸： 1800×750×1630；
3、容 量：≤1.5 kVA。
4、安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國家標準。
三、概述

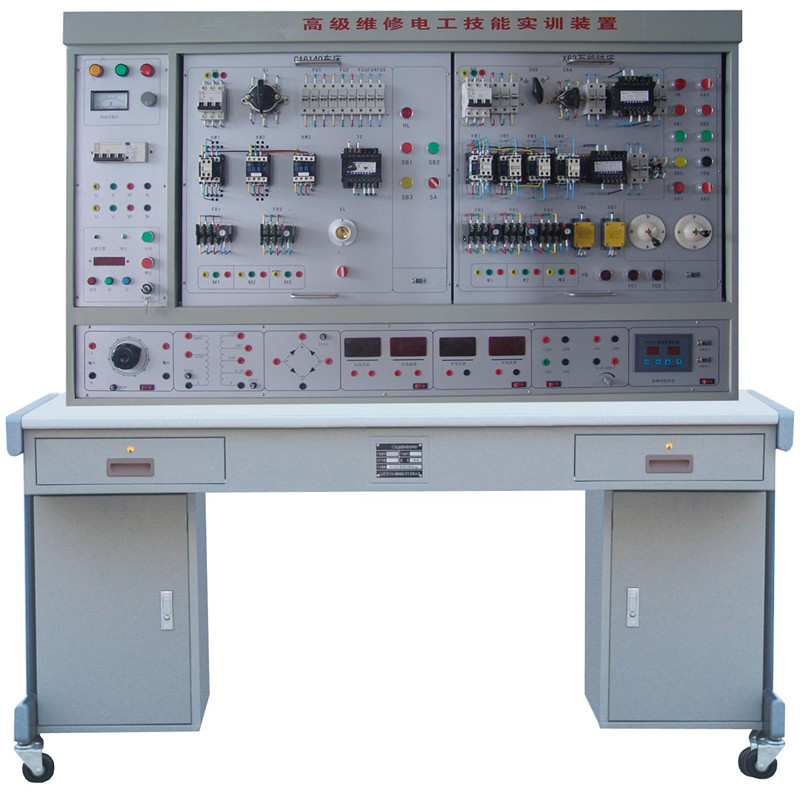

ZR－Ⅱ型高級維修電工技能實訓考核設備,高級維修電工實操平臺適合高等職業學校和中等職業學校機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用和電子電器應用與維修等專業和《電機與電氣控制》、《電機與拖動》、《電機與變壓器》、《機電設備維修》、《電氣設備維修》、《機床控制電路》、《可編程控制器技術》、《PLC及其應用》等課程的教學與實訓，非電類專業的《電工技術》或選修課程電機與電氣控制》、《電機與拖動》、《機電設備維修》、《電氣設備維修》、《機床控制電路》的教學與實訓；也適合技工學校維修電工專業、安裝電工專業和社會電工培訓班的教學與實訓。
高級維修電工技能實訓考核設備,高級維修電工實操平臺還可用作職業技能鑒定部門電工上崗操作證，電氣設備安裝和電氣設備維修工種初級、中級技術等級鑒定的考核設備。電氣設備安裝和電氣設備維修高級、技師技術等級的編程控制技術和變頻調速技術的培訓和考核，也可應用高性能高級維修電工實訓考核裝置。
高級維修電工技能實訓考核設備,高級維修電工實操平臺為學生形成的電工技能，掌握電氣設備安裝與維修的專業知識和技能、掌握工作過程知識，形成電氣職業崗位的職業能力，提供良好的條件。
高級維修電工實訓考核裝置采用模塊掛板組合模式，可以根據教學和實訓的需要選擇使用。模塊掛板多，涉及的實驗實訓項目多，選擇范圍廣，靈活性大。選用元件與生產、生活中實際使用的元件一樣，訓練項目由簡單到復雜，由單一到綜合，學生學習的專業知識面廣，得到的技能訓練全面，掌握的專業知識和技能牢固。
推薦豪華型配置維修電工實訓柜：

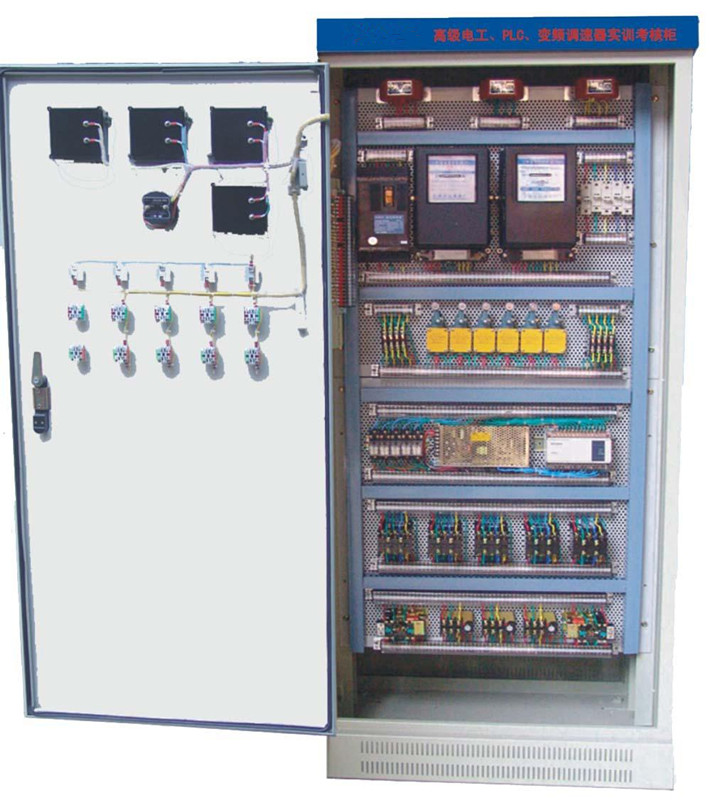

ZR-169C型高級電工實訓柜
一、產品概述：
高級電工實訓柜是在中級電工的基礎上進行改進，增加了PLC直接控制工業電氣實驗、再增加了變頻器的自動調速實驗及觸摸屏實驗，該裝置按標準電氣控制柜設計制造規格，采用網孔板結構。突出技能訓練，注重針對性、實用性、科學性，經全國多家職業技能訓練中心、職校、技校使用證明，該柜體設計合理、實操方便，占地面積少。為延長電器的使用壽命，各電器的接點都與接線端子相連，再讓學生在接線端子上接線，連接電機、電器來完成各項控制實驗，有效降低材料消耗，延長使用壽命。該套設備適用于各勞動職業技能鑒定部門，同時適應各大、中專、技校、職校初級電工、電拖專業教學與實訓考核。
二、產品特點：
1、考核功能：設備裝有定時器及誤操作報警記錄儀，平時作為時鐘使用，考核時可設定時間，在規定的時間內要求學生完成實驗項目，具有設定實驗時間定時報警、提前提醒后切斷電源的功能。同時還具有自動記錄出由于接線或操作錯誤所造成漏電及過流、短路告警及電源通斷的總次數。為學生實驗技能的考核提供一個統一的標準。
2、安全性能：裝置設有電流型、電壓型漏電保護裝置保障人身安全，適用學生操作的特殊要求。同時還設有過流或短路保護裝置，以保證設備的安全。設備由三相五線制電源輸入，電源由接觸器通過起、停按鈕進行控制，設有三相電壓表指示。裝有電流型漏電保護器，控制屏若有漏電現象，漏電流值超過一定值，即切斷電源，還裝有電壓型漏電保護器，對總電源輸出及實驗過程中的接線等若有漏電現象，即報警并使裝置內的接觸器跳閘，切斷電源確保人身安全。還設有一套過流保護裝置，輸出短路或所帶負載太大，電流超過設定值，系統即告警并切斷總電源確保設備安全。
3、合理結構：設備以標準的配電柜為主柜，利用柜體的雙面空間，科學地布置電器及配套實驗器材。該柜設計合理，實操方便，一柜多用，所有電器元件接點都已接到接線端子上，學生只需在接線端子上接線實驗，延長了電器元件使用壽命、降低了材料損耗。
4、美觀外形：裝置布局合理，外形美觀，面板示意圖明確、直觀。走線清晰整潔，減少了出故障的環節，提高可靠性。裝置采用鐵質雙層亞光密紋噴塑結構；結構牢固美觀。美觀大方的產品外形，先進的結構和工藝。使人感覺賞心悅目。
三、技術參數：
1、輸入電源：三相四線 380V±10% 50Hz
2、工作環境：溫度溫度：-10℃～+40℃ 相對濕度：≤85%（25℃）
3、裝置容量：≤1.5KVA
4、外形尺寸：700×600×1700mm
四、產品組成：
1、實訓柜
實訓柜為鐵質亞光密紋噴塑結構：采用冷軋鋼板擠壓成型，實訓柜含有帶腳剎的萬向移動輪子四個。
2、柜門
（1）裝有一只交流電壓表、1只交流電流表、電壓指示切換開關；控制柜的供電急停按鈕和啟停開關控制，通過電壓指示切換開關可分別指示電網的UUV、UVW、UWU線電壓值；裝有交流電流表，用來監視負載大小。
（2）安全保護體系。
1）電網三相電源經漏電保護器、交流接觸器，再經斷路器輸出到各實訓用電。
2）設有漏電保護裝置，動作電流30mA，對實訓過程中的漏電能自動斷開總電源。
3）設有過流保護裝置，輸出短路或負載太大，電流超過設定值，系統即切斷總電源。
4）斷電保護。
5）裝置采用接地保護。
3、內部配置模塊：
用走線槽把內部空間分隔為不同區域，布局合理，所有電氣元件接線端子均已引到專用端子排上，學生從端子排上接線/布線，接近工業產際現場。
（1）交流電源
設有控制變壓器一組，原邊380V交流電源輸入，變壓器副邊即可輸出110V、36V、24V、12V、6.3V的交流電壓。
（2）儀器儀表
提供交流電壓表，測量范圍為0～500V，精度2.5級。
提供交流電流表，測量范圍為0～5A，精度2.5級。
4、網孔板（兩組）
該網孔板采用優質冷軋鋼板加工，雙表面亞光密紋噴塑結構，堅固耐用。
5、主機實訓組件：
1）FX2N-48MR-001：集成24開關量輸入/24繼電器型輸出，共48點I/O
2）FX2N-485-BD通信模塊，SC-09通信編程電源，采用RS485網絡通信。
6、變頻器掛件：
采用三菱D720/0.4KW變頻器。
7、觸摸屏實驗
昆侖通態 TPC7062K ，7英寸 STN256色。
原文網址：http://www.mnffs.cn/proshow.asp?ID=842
