燈光接線考核實訓考核裝置,汽車電工考證設備是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下燈光接線考核實訓考核裝置,汽車電工考證設備。這樣能對用戶選型有非常大的幫助。
一、燈光接線考核實訓考核裝置,汽車電工考證設備產品簡介

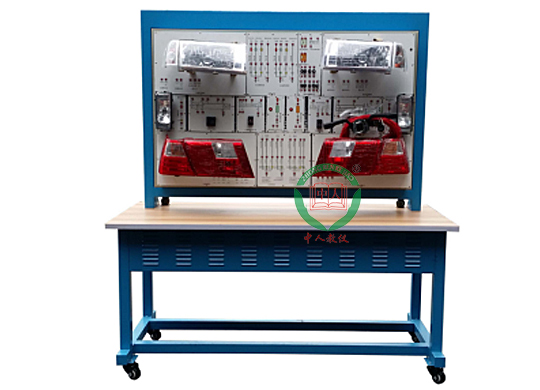

該設備采用汽車外部燈光系統實物為基礎，充分展示汽車外部燈光系統的組成結構和工作過程。
適用于學校對汽車燈光系統理論和維修實訓的教學需要。
二、燈光接線考核實訓考核裝置,汽車電工考證設備功能特點
1.系統元器件插接好線后，真實可運行的汽車外部燈光系統，充分展示汽車外部燈光系統的組成結構。
2.操縱開關，可真實演示汽車外部燈光系統的工作過程。
3.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學校學員可直觀對照電路圖和實物，認識和分析汽車燈光系統的工作原理。
4.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車外部燈光系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
7.鋼木組合結構,美觀大方。
三、燈光接線考核實訓考核裝置,汽車電工考證設備技術參數
外形尺寸：1600×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：50*50*3mm
實訓臺面：膠壓50mm木制品帶光滑表面；
移動腳輪：100*60mm
四、基本配置(每臺)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控制面板 | 裝有各種檢測端子，彩色電路圖和工作原理示意圖; | 套 | 1 |
| 2 | 點火開關 | 個 | 1 | |
| 3 | 組合開關 | 套 | 1 | |
| 4 | 左右霧燈 | 套 | 1 | |
| 5 | 左右前照燈 | 套 | 1 | |
| 6 | 左右轉向燈 | 套 | 1 | |
| 7 | 左右小燈 | 套 | 1 | |
| 8 | 左右組合尾燈 | 套 | 1 | |
| 9 | 牌照燈 | 套 | 1 | |
| 10 | 燈光開關 | 套 | 1 | |
| 11 | 危險燈開關 | 套 | 1 | |
| 12 | 倒車燈開關 | 套 | 1 | |
| 13 | 剎車燈開關 | 套 | 1 | |
| 14 | 移動臺架(帶自鎖腳輪裝置) |
16000×700×1700mm(長×寬×高) 鋼木組合結構 膠壓50mm木制品帶光滑表面； |
臺 | 1 |
| 15 | 故障模擬與排除裝置 | 套 | 1 | |
| 16 | 燈光系各類繼電器 | 套 | 1 | |
| 17 | 電源變壓器及附件 | 套 | 1 | |
| 18 | 漏電保護開關 | 套 | 1 | |
| 19 | 實驗插接線 | 套 |
1 |
