汽車音像、導航及倒車影像系統示教板,倒車影像系統示教板是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下汽車音像、導航及倒車影像系統示教板,倒車影像系統示教板。這樣能對用戶選型有非常大的幫助。

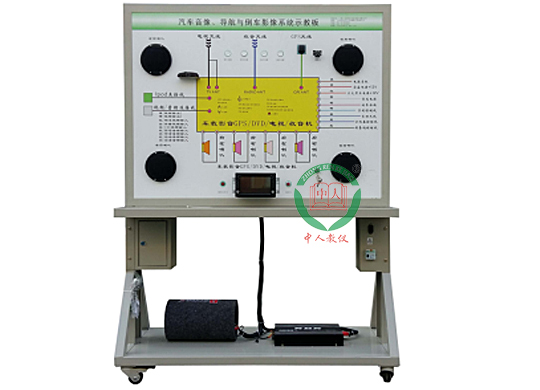

一、汽車音像、導航及倒車影像系統示教板,倒車影像系統示教板產品簡介
該設備采用國產通用型汽車音像、導航與倒車影像系統實物為基礎，充分展示汽車音像、導航與倒車影像系統的組成結構和工作過程。
適用于學校對汽車音像、導航與倒車影像系統理論和維修實訓的教學需要。
二、汽車音像、導航及倒車影像系統示教板,倒車影像系統示教板功能特點
1.真實可運行的汽車音像、導航與倒車影像系統，充分展示汽車音像、導航與倒車影像系統的組成結構。
2.操縱音像、導航、倒車開關，可真實演示汽車音像、導航與倒車影像系統的工作過程。
3.示教板面板采用防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車音像、導航及倒車影像系統的工作原理。
4.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車音像、導航與倒車影像系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、汽車音像、導航及倒車影像系統示教板,倒車影像系統示教板技術規格
外形尺寸（約）：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控制面板 | 裝有各種檢測端子，彩色電路圖和工作原理示意圖 | 套 | 1 |
| 2 | 點火開關 | 個 | 1 | |
| 3 | 汽車音像與導航主機總成 | 國產通用型 | 套 | 1 |
| 4 | GPS天線 | 套 | 1 | |
| 5 | 收音機固定天線 | 套 | 1 | |
| 6 | 倒車攝像頭 | 個 | 1 | |
| 7 | 模擬倒車開關 | 個 | 1 | |
| 8 | 功放 | 套 | 1 | |
| 9 | 低音炮 | 套 | 1 | |
| 10 | 揚聲器 | 個 | 4 | |
| 11 | 音視頻線 | 套 | 1 | |
| 12 | 移動臺架(帶自鎖腳輪裝置) | 1240×600×1700mm(長×寬×高) | 臺 | 1 |
| 13 | 故障模擬與排除裝置 | 套 | 1 | |
| 14 | 教師手冊 | 套 | 1 | |
| 15 | 合格證與保修卡 | 套 |
1 |
