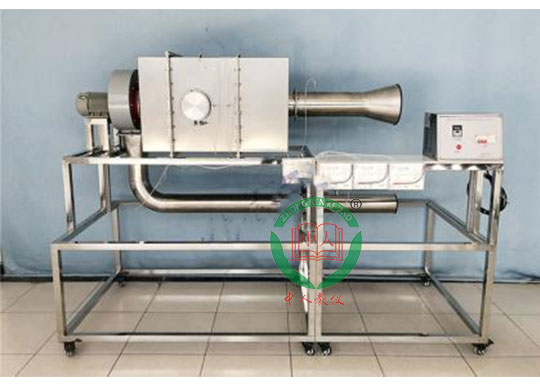

風管風壓、風速、風量的測定實驗裝置，風管風壓風量實訓設備是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下風管風壓、風速、風量的測定實驗裝置，風管風壓風量實訓設備。這樣能對用戶選型有非常大的幫助。
一.風管風壓、風速、風量的測定實驗裝置，風管風壓風量實訓設備實驗目的
了解流量測量裝置的結構原理，學會采用國標標準橢圓流量噴嘴、畢托管，進口集流管和彎管流量計測量流量。
二.風管風壓、風速、風量的測定實驗裝置，風管風壓風量實訓設備技術指標
1.裝置配有國標標準橢圓流量噴嘴、畢托管，進口集流管和彎管，利于進行實驗研究。
2.裝置工作環境：常溫、常壓下運行,工作電源：三相五線380VAC、50Hz，總功率2.2KW。安全保護：具有接地保護，漏電保護，過流保護。
3.電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。
4.裝置外形尺寸：2500×1000×1800mm。
三.風管風壓、風速、風量的測定實驗裝置，風管風壓風量實訓設備主要配置及參數
1.多翼式離心風機，上海建立，380VAC，0.75KW，1臺。
2.流量噴嘴：國家標準GB/T 1236-2000，φ70mm的噴嘴3個，φ50mm的噴嘴2個。
3.標準流量計量箱，長×寬×高：875×507×550.5mm。標準流量噴嘴，φ70mm和φ50mm，
噴嘴配備堵板，可拆裝。6mm厚度支持板。穿孔率39.8%均流板。噴嘴前后測壓環。
標準流量計量箱使用304不銹鋼材質制作。
4.進口集流管流量計。
5.彎管流量計。
6.不銹鋼彎頭，φ133mm，90度，1個。
7.盲板套裝，φ154mm，1套。
8.不銹鋼管，φ8mm×50mm，11根，用作測壓管。
9.紅油壓差計，YBS-700，量程-10～0～700Pa，4個。
10.畢托管，流量系數0.997，φ6mm。
11.標準試驗管段，φ133mm，304不銹鋼管。
12.變頻器，力控，1.5KW，380VAC，1臺。
13.斷路器和測壓軟管等。
14.電源控制系統：雙面亞光密紋噴塑電控箱1只、帶燈自鎖按鈕開關（正泰）、線槽，
控制箱面板采用鋁質凹字技術制作。
15.不銹鋼框架實驗臺（38*38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。
