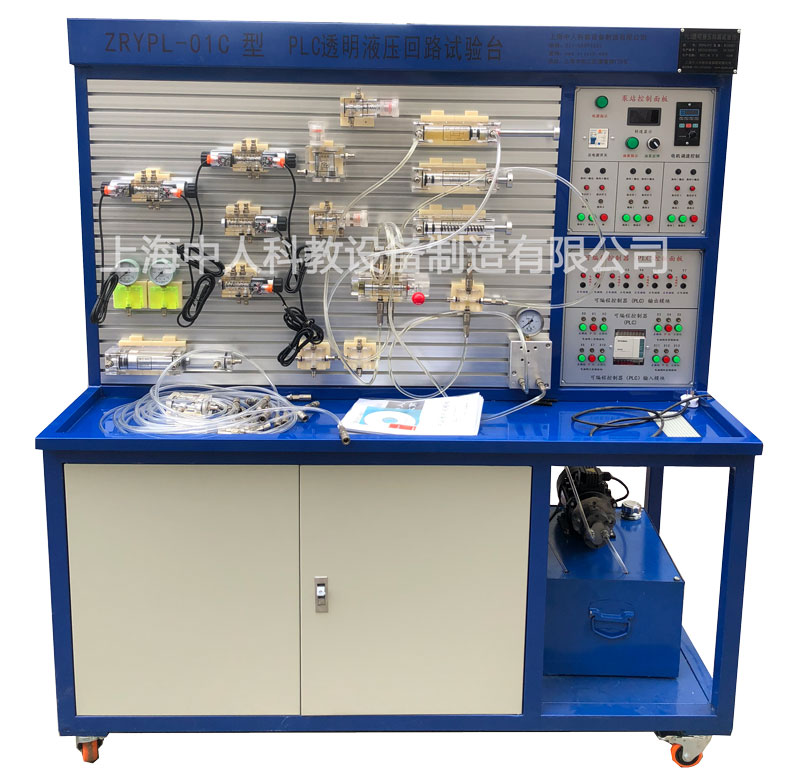

透明液壓實驗臺的作用與目的是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下透明液壓實驗臺的作用與目的。這樣能對用戶選型有非常大的幫助。
透明液壓實驗臺的作用
透明液壓實驗臺可以在學生完成了液壓傳動專業課程理論學習后，進行的一個不可或缺的實踐性教學環節。要求學生綜合運用所學過的專業知識，針對組成液壓系統的各種回路功能，進行原理設計并調試。使學生初步具備根據液壓系統的功能要求，設計和調試液壓基本回路的能力，為以后從事機械工程相關工作打下基礎。
透明液壓實驗臺的目的：
1、立足本科教育，培養應用型、創新型的人才。
2、建立以培養學生綜合設計能力的系列實驗新體系。
3、將傳統的單一性、演示型、驗證性實驗更新為綜合性、設計型、搭接式實驗，促使學生從課目分科學習向工程實際綜合、從知識積累向能力生成轉化。
4、為學生提供激發創新思維、學習和實施創新設計的工程環境。
透明液壓實驗臺的配置清單
|
實驗操作臺 |
||||
|
1 |
實驗臺 |
鋼結構焊接而成 |
1臺 |
中人 |
|
2 |
萬向輪 |
帶自鎖功能；滾輪式軸承 |
4只 |
安裝實驗臺底部 |
|
液壓泵站 |
||||
|
3 |
專用泵站控制系統 （1套） |
空開帶漏保1P+N |
1只 |
CHNT |
|
4 |
交流接觸器 |
1只 |
CHNT |
|
|
5 |
急停按鈕 |
1只 |
CHNT |
|
|
6 |
旋鈕按鈕 |
1只 |
CHNT |
|
|
7 |
指示燈 |
1只 |
CHNT |
|
|
8 |
調速器 |
1只 |
定制 |
|
|
9 |
齒輪泵+驅動電動機 |
額定排量:6L/min 額定壓力:2.5MPa 最大工作壓力：1.0MPa 額定功率:0.37kw 額定電壓：AC220V |
1套 |
中人 |
|
10 |
油箱 |
額定容積30L |
1只 |
中人 |
|
11 |
空氣濾清器 |
AB-1162 |
1只 |
登勝液壓 |
|
12 |
吸油濾油器 |
MF-03 |
1只 |
登勝液壓 |
|
13 |
油溫油面計 |
YWZ-80T |
1只 |
登勝液壓 |
|
液壓配件 |
||||
|
14 |
雙作用油缸 |
|
1只 |
透明元件 |
|
15 |
單向閥 |
|
1只 |
透明元件 |
|
16 |
順序閥 |
|
1只 |
透明元件 |
|
17 |
減壓閥 |
|
1只 |
透明元件 |
|
18 |
液控單向閥 |
|
1只 |
透明元件 |
|
19 |
手動換向閥 |
|
1只 |
透明元件 |
|
20 |
電磁換向閥 |
二位四通 |
1只 |
透明元件 |
|
21 |
行程換向閥 |
二位四通 |
1只 |
透明元件 |
|
22 |
壓力繼電器 |
|
1只 |
透明元件 |
|
23 |
壓力表 |
0-2.5MPa |
2只 |
透明元件 |
|
24 |
三通 |
|
3只 |
透明元件 |
|
25 |
四通 |
|
3只 |
透明元件 |
|
26 |
油管 |
|
20米 |
定制 |
|
27 |
齒輪泵調壓組件 |
|
1塊 |
工業件 |
|
28 |
液壓油 |
46號 |
20升 |
中石油 |
|
控制面板 |
||||
|
29 |
繼電器時間延時模塊 |
組件型號：FQ-YS-001 |
1套 |
|
