曲柄導桿滑塊機構動態測試及設計實驗臺,曲柄滑塊實訓臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下曲柄導桿滑塊機構動態測試及設計實驗臺,曲柄滑塊實訓臺。這樣能對用戶選型有非常大的幫助。

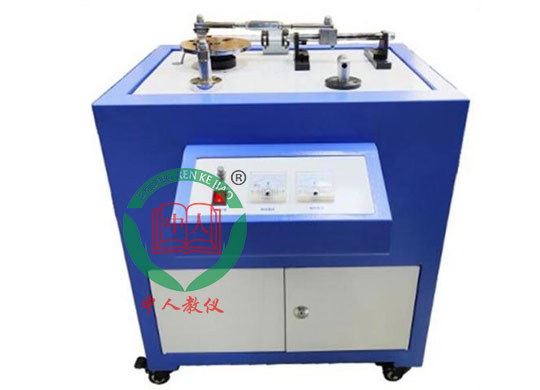

參考圖片
曲柄導桿滑塊機構動態測試及設計實驗臺,曲柄滑塊實訓臺用于典型的平面連桿機構的設計和綜合性實驗，是構建機械原理實驗室的重要設備之一。
曲柄導桿滑塊機構動態測試及設計實驗臺,曲柄滑塊實訓臺實驗項目內容:
1.曲柄導桿滑塊機構測試分析；
2.曲柄滑塊機構測試分析；
3.改變機構構件的桿長和位置，進行滑塊運動規律的實測與仿真，了解速度波動的影響和機構的急回特性。
4.進行機架振動的實測與仿真，了解激振力對機架振動的影響。
5.通過多媒體軟件進行曲柄滑塊機構的設計和連桿曲線的設計。
曲柄導桿滑塊機構動態測試及設計實驗臺,曲柄滑塊實訓臺主要配置及技術參數:
1.曲柄長：40- 60mm;
2.連桿長：280-320mm;
3.滑塊行程：0-1 60mm;
4.光柵角位移傳感器2個5V/1000P /轉;
5.直線位移傳感器1個量程0-16mm線性誤差< 0.5%;
6.振動傳感器1個橫向 靈敏度比≤5%;
7.電荷放大器1個 精度≤2% (160Hz) ;
8.帶減速器的直流電機功率90W 調速范圍: 0 ~ 200r/min;
9.外形尺寸:680x480x720mm; 10. 質量80kg。
