消防模擬教學電梯
欄目分類：產品總目錄 發布日期：2020-04-16 瀏覽次數：次
消防模擬教學電梯,電梯教學模型,電梯模擬教學可實現PLC與PC機的通訊。使用GX-Developer軟件，可直接在PC機上用梯形圖編程、調試。
聯系方式見右側懸浮框
中人教儀廠專業為客戶提供【消防模擬教學電梯,電梯教學模型,電梯模擬教學】的實訓室建設方案，對【消防模擬教學電梯,電梯教學模型,電梯模擬教學】施行三包售后服務，如果您對我們的【消防模擬教學電梯,電梯教學模型,電梯模擬教學】有不了解的地方，請咨詢我們客服或來電咨詢，我們將竭誠為您服務。

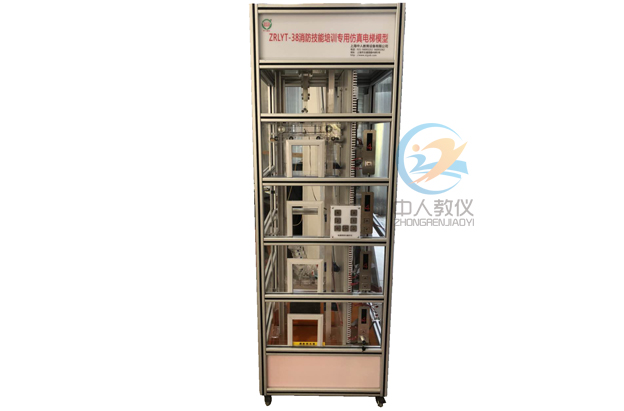

ZRLYT-38消防技能培訓專用仿真電梯模型
電梯系統邏輯控制則由PLC完成（可聯機），PLC采用的是日本三菱公司的，其輸出方式為繼電器輸出形式。通過主機上配有的RS422或RS232接口，可實現PLC與PC機的通訊。使用GX-Developer軟件，可直接在PC機上用梯形圖編程、調試，直觀易學，便于初學者掌握；此外也可用FP編程器II進行指令編程，現場直接調試。透明仿真教學電梯整套配備：
1、消防電梯模型主機——包括三菱FX3U-64MR型控制器（PLC）；2、PLC外設專用通訊電纜；
3、三菱編程器操作手冊；
4、三菱PLC專用編程工具軟件；
5、教學電梯使用說明書。
電梯的基本結構：
1. 機房部分：減速電機實現電梯上下走動。2. 井道部分：包括導軌、對重機構、轎廂、樓層召喚指示控制器、曳引繩、導向輪、一層平層感應器、上（下）限位開關、上（下）極限開關、隨行電纜、轎廂控制器、緩沖器等。
3.電氣控制部分：電源空氣開關（漏電脫扣器）、DC24V驅動電源、PLC可編程控制器、接線端口電路板。
電梯轎廂位置檢測和電氣選層信號由安裝在轎廂頂上和各層站的雙穩態磁性開關得到，從而擺脫了以往靠繼電器和接觸開關等有觸點器件控制的龐雜線路系統，優化了線路，大大地提高了系統運行的可靠性，同時也便于檢修.
A. 轎廂、對重用彈簧緩沖裝置
緩沖器是電梯極限位置的安全裝置，當電梯因故障，造成轎廂或對重蹾底或沖頂時，轎廂或對重撞擊彈簧緩沖器，由緩沖器吸收電梯的能量，從而使轎廂或對重安全減速直至停止。
B. 終端極限開關安全保護系統
在電梯井道的頂層及底層裝有終端極限開關。當電梯因故障失控，轎廂發生沖頂或蹲底時，終端極限開關切斷控制電路，使轎廂停止運行。
C.消防呼叫系統與消防聯動動作通道
D.井道照明系統
E.底層虛擬水泵系統
F.消防排水裝置
G.轎廂底層裝置
H.消防擋水裝置
主要技術參數：
|
外形尺寸：長*寬*高=700*700*2100 凈重量：135kg 載重量：5kg 輸入電壓：220V 輸入頻率：50Hz 額定電流：1A 功 率：50W |
功率：50W 電壓：24V 轉速：50 rpm 控制方式：三菱PLC控制 結構形式：四層站 電梯平層機構：永磁感應器 |
配置清單：
| 序號 | 名稱 | 單位 | 數量 |
| 1. | 電梯框架 | 套 | 1 |
| 2. | 可編程控制器 | 套 | 1 |
| 3. | 機房部分 | 套 | 1 |
| 4. | 井道部分 | 套 | 1 |
| 5. | 廳門部分 | 套 | 1 |
| 6. | 轎廂部分 | 套 | 1 |
| 7. | 轎廂、對重用彈簧緩沖裝置 | 套 | 1 |
| 8. | 門機力矩安全保護裝置 | 套 | 1 |
| 9. | 廳門自動閉合裝置 | 套 | 1 |
| 10. | 終端極限開關安全保護系統 | 套 | 1 |
| 11. | 減速電機 | 臺 | 1 |
| 12. | 隨行電纜 | 條 | 1 |
| 13. | 樓層召喚盒 | 塊 | 4 |
| 14. | 轎廂內操縱盒 | 塊 | 1 |
| 15. | 樓層顯示 | 個 | 4 |
| 16. | 電氣控制板 | 塊 | 1 |
| 17. | 報警蜂鳴器 | 只 | 1 |
| 18. | 接線板 | 塊 | 1 |
| 19. | 極限開關（上、下） | 只 | 4 |
| 20. | 內六角扳手 | 套 | 1 |
| 21. | 活扳手150mm | 把 | 1 |
| 22. | 軸用擋圈鉗 6# | 只 | 1 |
| 23. | 尖嘴鉗 | 只 | 1 |
| 24. | 十字螺絲刀 | 只 | 2 |
| 25. | 一字螺絲刀 | 只 | 2 |
| 26. | 教學電梯使用說明書 | 冊 | 1 |
| 27. | 軟件等 | 套 | 1 |
| 28. | 消防呼叫系統 | 套 | 1 |
| 29. | 消防聯動動作通道 | 套 | 1 |
| 30. | 井道照明系統 | 套 | 1 |
| 31. | 底層虛擬水泵系統 | 套 | 1 |
| 32. | 消防排水裝置 | 套 | 1 |
| 33. | 轎廂底層裝置 | 套 | 1 |
| 34. | 消防擋水裝置 | 套 | 1 |
如對本產品/文章：消防模擬教學電梯,電梯教學模型,電梯模擬教學有任何疑問請隨時聯系我們，我們將盡力為您提供最全的實訓室建設方案和最優質的服務
本文分享鏈接：http://www.mnffs.cn/cpzh/4324.html
常見問題：
問題①：你們公司都有什么資質？
答：我們中人公司是國家注冊的生產商，具有專利證書、軟件著作權等生產型企業應當具備的資質，并且我們生產的【消防模擬教學電梯,電梯教學模型,電梯模擬教學】都是100%測試才允許出廠的。
問題②：如果我們單位購買【消防模擬教學電梯,電梯教學模型,電梯模擬教學】是否包含安裝調試培訓服務？
答：我們所有設備如果沒有注明“不含安裝/調試/培訓”等字樣（舉例：【消防模擬教學電梯,電梯教學模型,電梯模擬教學】不含安裝調試培訓，含運費。），都是可以包安裝調試培訓的。
問題③：你們能提供【消防模擬教學電梯,電梯教學模型,電梯模擬教學】的整體實訓室的建設方案嗎？
答：如果您對我們的【消防模擬教學電梯,電梯教學模型,電梯模擬教學】有意向，可以來電咨詢或者咨詢企業QQ：2198972893。讓我們客服為您量身定做一個方案或者提供我們現有的方案。同時需要您留下貴單位的全稱，方便我們做報告。
