ZRYPL-01D四合一透明傳動演示裝置

一、概述

為了適應在短暫課堂時間內，完成多個液壓油路的教學內容。同時對比演示多個不同油路的工作原理。而且，使油路系統的安裝調試有必要的程序且不占用上課教學時間。就必須有多臺設備同時工作。
同時，中人ZRYPL-01D四合一透明液壓傳動演示系統對實驗回路之一進行組合實驗時，使80% 的透明液壓元件閑置，能否進行利用中人ZRYPL-01D液壓實驗臺，在增加與保證實驗項目及功能的前提下，根據在同一課時做不同演示實驗的原則，有效利用透明液壓元件進行優化組合，使產品的性能價格下降40% 。

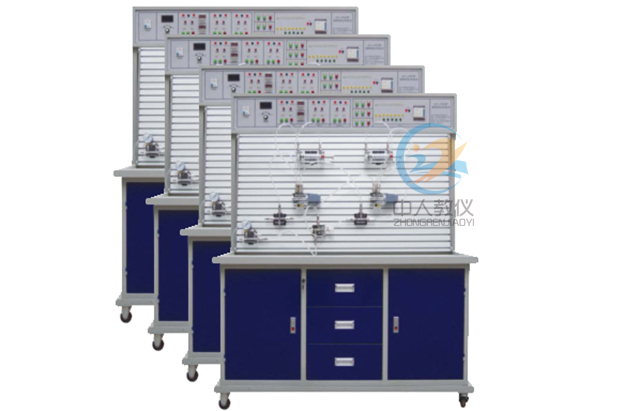

四合一透明液壓傳動演示裝置,液壓實驗臺

二、特點

1、可通過多臺不同的實驗回路進行對比，加深對液壓回路原理的理解。
2、多臺可同時操作運行，運行不同回路。
3、可只需要一套液壓元件，便可同時組成不同回路，節省元件資源。
4、備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
5、電氣控制簡單，方便易行。采用獨立的繼電器控制單元進行電氣控制。
6、實驗桌、實驗臺為鐵質雙層亞光密紋噴塑結構，實驗桌柜內存放液壓元件等。

三、技術參數

1、電源：輸入220V 50Hz
2、電氣控制面板：它具有三組功能電路。控制組一按鈕控制換向閥1，控制組二按鈕控制換向閥2，控制組三按鈕控制換向閥3，輸入控制電路的常閉按鈕均串聯常閉停止輸入插孔，其他控制電路均并聯常開輸入插孔，利于外接控制，每組電路的換向1、換向2與換向3都具有互鎖輸出功能。
3、實驗專用齒輪泵站：油泵電機：Z250 直流電動機，功率：250W，并配專用穩壓直流調速器，調速范圍：0-1700rpm
4、電磁換向閥：AC24V 吸力30N
5、尺寸大小：1330mm×650mm×1750mm（單臺）

四、液壓元件

壓力表，油箱，溢流閥，節流閥，單向閥，液控單向閥，調速閥，順序閥，減壓閥，雙作用油缸，彈簧作用油缸，增壓油缸，二位四通電磁換向閥，二位二通電磁換向閥，“O”型三位四通電磁換向閥，“H”型三位四通電磁換向閥，“M”型三位四通電磁換向閥，“Y”型三位四通電磁換向閥，“P”型三位四通電磁換向閥，壓力繼電器，行程開關等。

六、中人ZRYPL-01D四合一透明液壓傳動演示系統配置一覽表

序號	名稱	單位	數量	備注
01	實驗演示臺	臺	4
02	電氣線路面板	件	4	安裝演示臺上
03	拖動電機及調速電路	套	4	安裝演示臺上
04	齒輪油泵	只	2	臺上元件
05	葉片泵	只	1	新增透明元件
06	擺線轉子泵	只	1	新增透明元件
07	油箱	只	4	臺上透明元件
08	輔助油箱	只	1	組合透明元件
09	油缸（帶行程撞塊）	只	8	組合透明元件
10	彈簧回位油缸	只	1	組合透明元件
11	增壓油缸	只	1	組合透明元件
12	實心雙出桿油缸	只	1	新增透明元件
13	空心雙出桿油缸	只	1	新增透明元件
14	單向閥	只	3	組合透明元件
15	液控單向閥	只	2	組合透明元件
16	溢流閥	只	5	組合透明元件
17	先導式溢流閥	只	1	新增透明元件
18	節流閥	只	1	組合透明元件
19	調速閥	只	5	組合透明元件
20	順序閥	只	2	組合透明元件
21	減壓閥	只	1	組合透明元件
22	二位二通電磁換向閥	只	2	組合透明元件
23	二位四通電磁換向閥	只	8	組合透明元件
24	“O”型三位四通電磁換向閥	只	1	組合透明元件
25	“H”型三位四通電磁換向閥	只	1	組合透明元件
26	“P”型三位四通電磁換向閥	只	1	組合透明元件
27	“M”型三位四通電磁換向閥	只	1	組合透明元件
28	“Y”型三位四通電磁換向閥	只	1	新增透明元件
29	二位四通行程換向閥	只	1	組合透明元件
30	三位五通手動換向閥	只	1	組合透明元件
31	壓力繼電器	只	1	組合透明元件
32	行程開關（常開、常閉）	只	2	組合透明元件
33	壓力表	只	7	組合透明元件
34	三通	只	24	組合透明元件
35	四通	只	8	組合透明元件
36	220V電源插頭線	條	4	電器配件
37	電磁閥通用連結線	條	12	電器配件
38	壓力繼電器插頭線	條	1	電器配件
39	活扳手 150mm 2只內六角扳手 M6 2只內六角扳手 M5 1只尖嘴鉗 6# 1只孔用擋鉗 6# 1只軸用擋鉗 6# 1只十字螺絲刀 6# 1只十字螺絲 4# 1只一字螺絲刀 6# 1只一字螺絲刀 4# 1只剪刀 5# 1只	盒	1	實驗檢修工具盒
40	保險管 4A 5只油管接頭（通用） 5只油塞若干 502膠水 1瓶各種O型圈若干各種油封若干各種內六角若干	盒	2	檢修備用配件盒
41	毛巾	條	10	附件
42	透明液壓皮管	米	100	材料
43	專用液壓油	壺	4	材料
44	油盤	只	1	附件
45	透明液壓演示系統使用手冊	冊	4	資料
46	透明液壓演示系統裝箱清單	份	1	資料
