高性價比軸系拼裝實驗箱
欄目分類：產品總目錄 發布日期：2020-07-21 瀏覽次數：次
軸系拼裝實驗箱,軸系結構實訓設備該套軸系結構設計實驗箱，能方便的組合三十一種以上的軸系結構方案，咨詢熱線13122891392
聯系方式見右側懸浮框
中人教儀廠專業為客戶提供【軸系拼裝實驗箱,軸系結構實訓設備】的實訓室建設方案，對【軸系拼裝實驗箱,軸系結構實訓設備】施行三包售后服務，如果您對我們的【軸系拼裝實驗箱,軸系結構實訓設備】有不了解的地方，請咨詢我們客服或來電咨詢，我們將竭誠為您服務。

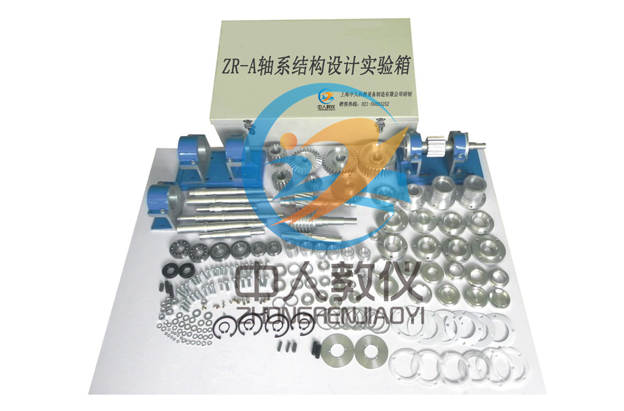

ZR-A創意組合式鋁制軸系結構設計實驗箱
一、主要特點：
1、 本實驗箱具有軸系結構設計和軸系結構分析兩大實驗功能，培養學生的機構設計能力具有良好的使用效果；2、 零件軸的結構形式多樣，使學生的靈活性和多樣樣有更深入的了解
3、 軸及軸上零件定位準確、固定可靠、軸上零件便于拆裝和調整。
4、 基本零件中共有68種125件，另配有標準件7類166件，
5、 能方便地組合出數三十一種軸系結構方案，具有內容系統，方案多樣的優點。
6、 配有實驗指導書和裝拆工具供學生按照設計思路進行裝配和模擬設計。
7、 實驗箱可供5-7人使用。
二、實驗內容：
1、 單級齒輪減速器輸入軸設計2、 二級齒輪減速器輸入軸設計
3、 二級齒輪減速器中間軸設計
4、 蝸輪蝸桿輸入軸設計
5、 錐齒輪減速器輸入軸設計
6、 齒輪傳動的軸系設計
三、實驗臺主要技術參數：
1、實驗零件大部分采用鋁合金制作2、外形尺寸(mm)： 580x360x160
3：重量：約20KG
四、概述
軸系設計實驗箱是本公司與教育部所屬在湘重點高校，機械零件及原理教研室老師共同研制開發的全新軸系教學設備，較完整的概括了軸系部分教學與教材的內容，基本零件中共有68種125件，另配有標準件7類166件，該套軸系是目前國內同類產品中較為齊全、數量最多、覆蓋教材內容較廣的產品，其設計先進，加工精細，提供裝配方案最多（三十一種）有利于開闊豐富學生的視野，對開展軸系結構設計和軸系結構分析，培養學生的機械設計能力具有明顯的效果。該套軸系結構設計實驗箱，能方便的組合三十一種以上的軸系結構方案，具有內容系統方案多樣的特點，同時還可利用兩塊底板處于不同的位置（同一平面或垂直平面），實現創意組合及相互傳動，突破原有產品單一的平面組合內容，擴大了使用范圍，豐富子教學內容，更能啟發學生的創新思維，加深對軸系內容學習的興趣，為今后的機構創新設計打下一定的基礎。
本公司提供三十一套組合裝配圖，學生可在實習老師的指導下，按圖選用零件及標準件進行組裝分析，也可另行設計新的方案組裝。
該套軸系零件全部采用鋁合金為原材料，加工精密，配有專用的實驗箱存放，在實驗時可根據選擇方案，按裝配圖及零件明細表，將零件及標準緊固件選配齊全，分先后步驟在底板上一步步進行組裝，達到完全符合裝配圖為止，再轉動軸類旋轉零件，是否轉動靈活、裝配正確，并可進行結構分析、討論。
注意事項：
1、 該套零件全部采用鋁合金制作，在選用時不得任意敲打、錘挫，以免傷害零件表面，影響今后使用。
2、 愛惜零件，不得丟失，每箱零件只能單獨裝箱存放，不得與其它箱內零件混雜在一起，不利于下次實驗使用。
3、 每套實驗箱配備有說明書和裝配圖，圖紙需愛惜使用，不得弄臟、損壞和丟失，實驗完成后將說明書存放在箱中。
五、配置清單
標準件清單| 序號 | 代號 | 名稱及規格 | 材料 | 總數量 | 備注 |
| 1 | GB/T276-94 | 軸承6205 | 深溝球軸承 | 2 | |
| GB/T297-94 | 軸承30205 | 圓錐滾子軸承 | 2 | ||
| GB/T301-95 | 軸承8204 | 單向推力球軸承 | 2 | ||
| GB/T281-84 | 軸承1205 | 圓柱孔調心球軸承 | 2 | ||
| 2 | GB5781-86 | 螺栓M6×25 | 六角頭螺栓 | 10 | |
| 螺栓M6×20 | 20 | ||||
| 螺栓M8×25 | 10 | ||||
| 3 | GB77-85 | 螺釘M10×30 | 內六角平端緊定螺釘 | 2 | |
| GB71-85 | 螺釘M3×8 | 開槽錐端緊定螺釘 | 10 | ||
| GB818-85 | 螺釘M3×5 | 十字槽盤頭螺釘 | 10 | ||
| 螺釘M3×6 | 6 | ||||
| GB819-85 | 螺釘M5×12 | 十字槽沉頭螺釘 | 4 | ||
| GB819-85 | 螺釘M6×10 | 十字槽沉頭螺釘 | 4 | ||
| 4 | GB93-87 | 墊圈6 | 標準型彈簧墊圈 | 20 | |
| GB95-85 | 墊圈6 | 平墊圈 | 20 |
| 序號 | 代號 | 名稱及規格 | 材料 | 總數量 | 備注 |
| 墊圈8 | 10 | ||||
| 墊圈10 | 2 | ||||
| GB848-85 | 墊圈3 | 小平墊圈 | 6 | ||
| 5 | GB6172-86 | 螺母M10 | 六角薄螺母 | 2 | |
| 6 | FJ145-79 | 氈圈22 | 6 | 羊毛氈 | |
| 氈圈30 | 4 | ||||
| HG4-692-67 | 油封PD22×40×10 | 2 | 骨架橡膠油封 | ||
| 7 | GB893.2-86 | 擋圈52 | B型孔用彈性擋圈 | 4 | |
| GB894.2-86 | 擋圈22 | B型軸用彈性擋圈 | 4 | ||
| 序號 | 代號 | 名稱及規格 | 材料 | 總數量 | 備注 |
| 1 | ZRX.0.1-1 | 軸承座上蓋 | 2 | ||
| 2 | FXZ.0.1-2 | 軸承座下座 | 2 | ||
| 3 | ZRX.0.2-1 | 雙軸承座上蓋 | 2 | ||
| 4 | ZRX.0.2-2 | 雙軸承座下座 | 2 | ||
| 5 | ZRX.0.3-1 | 雙軸承座1上蓋 | 1 | ||
| 6 | ZRX.0.3-2 | 雙軸承座1下座 | 1 | ||
| 7 | ZRX.0-1 | 直齒輪軸 | 1 | ||
| 8 | ZRX.0-2 | 軸承透蓋 | 2 | ||
| 9 | ZRX.0-3 | 小直齒輪 | 1 | ||
| 10 | ZRX.0-4 | 大直齒輪 | 1 | ||
| 11 | ZRX.0-5 | 大斜齒輪 | 1 | ||
| 12 | ZRX.0-6 | 小斜齒輪 | 1 | ||
| 13 | ZRX.0-7 | 小錐齒輪 | 1 | ||
| 14 | ZRX.0-8 | 大錐齒輪 | 1 | ||
| 15 | ZRX.0-9 | 蝸桿 | 1 | ||
| 16 | ZRX.0-10 | 蝸輪 | 1 | ||
| 17 | ZRX.0-11 | 斜齒輪軸 | 1 | ||
| 18 | ZRX.0-12 | 軸承悶蓋 | 2 | ||
| 19 | ZRX.0-13 | 軸承透蓋 | 1 | ||
| 20 | ZRX.0-14 | 軸套 | 1 |
| 序號 | 代號 | 名稱及規格 | 材料 | 總數量 | 備注 |
| 21 | ZRX.0-15 | 嵌入式悶蓋 | 2 | ||
| 22 | ZRX.0-16 | 嵌入式透蓋 | 2 | ||
| 23 | ZRX.0-17 | 嵌入式透蓋Ⅰ | 2 | ||
| 24 | ZRX.0-18 | 石棉密封墊 | 6 | ||
| 25 | ZRX.0-19 | 調整墊 | 厚B=1 | 4 | |
| 26 | ZRX.0-20 | 調整墊Ⅰ | 厚B=2 | 4 | |
| 27 | ZRX.0-21 | 軸端擋圈 | 2 | ||
| 28 | ZRX.0-22 | 軸間擋圈 | 2 | ||
| 29 | ZRX.0-23 | 軸 | 1 | ||
| 30 | ZRX.0-24 | 軸套 | L=24 | 2 | |
| 31 | ZRX.0-25 | 軸套Ⅰ | L=30 | 2 | |
| 32 | ZRX.0-26 | 鍵 | L=22 | 2 | |
| 33 | ZRX.0-27 | 鍵Ⅰ | L=37 | 2 | |
| 34 | ZRX.0-28 | 中間軸 | 1 | ||
| 35 | ZRX.0-29 | 軸承定位圈 | 2 | ||
| 36 | ZRX.0-30 | 軸Ⅰ | 1 | ||
| 37 | ZRX.0-31 | 圓螺母 | 2 | ||
| 38 | ZRX.0-32 | 軸承隔套 | 2 | ||
| 39 | ZRX.0-33 | 套杯 | 1 | ||
| 40 | ZRX.0-34 | 軸承透蓋Ⅱ | 2 |
| 序號 | 代號 | 名稱及規格 | 材料 | 總數量 | 備注 |
| 41 | ZRX.0-35 | 錐齒輪襯套 | 2 | ||
| 42 | ZRX.0-36 | 錐齒輪軸 | 1 | ||
| 43 | ZRX.0-37 | C鍵 | 2 | ||
| 44 | ZRX.0-38 | 軸端擋圈Ⅰ | 1 | ||
| 45 | ZRX.0-39 | 軸端擋圈Ⅱ | 1 | ||
| 46 | ZRX.0-40 | 調整墊圈Ⅲ | δ=0.5.1 | 4 | |
| 47 | ZRX.0-41 | 調整墊圈Ⅱ | δ=0.5.1 | 4 | |
| 48 | ZRX.0-42 | 套杯Ⅰ | 1 | ||
| 49 | ZRX.0-43. | 錐齒輪軸Ⅰ | 1 | ||
| 50 | ZRX.0-44 | 軸承透蓋Ⅲ | 1 | ||
| 51 | ZRX.0-45 | 軸承透蓋Ⅳ | 1 | ||
| 52 | ZRX.0-46 | 氈圈壓蓋 | 1 | ||
| 53 | ZRX.0-47 | 套杯Ⅱ | 1 | ||
| 54 | ZRX.0-48 | 套杯Ⅱ蓋 | 1 | ||
| 55 | ZRX.0-49 | 圓螺母Ⅰ | 1 | ||
| 56 | ZRX.0-50 | 過渡套 | 2 | ||
| 57 | ZRX.0-51 | 過渡板 | 2 | ||
| 58 | ZRX.0-52 | 軸Ⅱ | 1 | ||
| 59 | ZRX.0-53 | 外調整軸承蓋 | 1 | ||
| 60 | ZRX.0-54 | 調整軸承圈 | 1 |
| 序號 | 代號 | 名稱及規格 | 材料 | 總數量 | 備注 |
| 61 | ZRX.0-55 | 軸Ⅲ | 1 | ||
| 62 | ZRX.0-56 | 軸套Ⅱ | 2 | ||
| 63 | ZRX.0-57 | 軸套Ⅲ | 1 | ||
| 64 | ZRX.0-58 | 底板 | 1 | ||
| 65 | ZRX.0-59 | 密封板 | 2 | ||
| 66 | ZRX.0-60. | 甩油環 | 2 | ||
| 67 | ZRX.0-61 | 底板 | 1 | ||
| 68 | ZRX.0-62 | M8螺母 | 8 |
六、部分實驗內容：
1、單---球組合2、單---球---墊組合
3、單---球---環組合
4、單---球---嵌組合
5、單---球---嵌---套組合
6、單---推---墊組合
7、單---球---蓋---嵌---套組合
8、單---推---蓋---嵌---齒組合
9、單---推---墊組合
10、單---球---墊---軸---齒組合
11、單---推---墊---軸---齒組合
12、單---推---墊---中軸---齒組合
13、單---球---雙---推---墊---軸---齒組合
14、套---雙---推---墊---軸---錐組合
15、套---雙---推---墊---軸---推---鎖組合
16、單---球---墊---密組合
17、單---球---墊---壓密組合
18、單---球---雙---平推---墊---軸---齒組合
19、單---推---墊---外調組合
20、單---推---軸---蝸組合
21、單---球調---墊組合
22、單---球---軸擋組合
23、單---球---墊---軸擋---嵌組合
24、單---球---墊---軸擋組合
25、單---球---墊---中軸---齒組合
26、單---調心---墊---中軸---齒組合
27、單---球---墊---中軸---齒---悶組合
28、單---球---墊---中軸---齒---悶---密組合
29、單---背推---墊組合
30、單---球---雙---背推---墊---軸---齒組合
31、單---調心---雙---背推---墊---軸---齒組合
