機構創新方案設計實驗臺
欄目分類：產品總目錄 發布日期：2020-08-06 瀏覽次數：次
機構創新方案設計實驗臺,高性價比機械機構設計創新平臺，共有五種56個零件，連桿為長方形，基本連桿中最短為50mm，最長為350mm，咨詢熱線13122891392
聯系方式見右側懸浮框
中人教儀廠專業為客戶提供【機構創新方案設計實驗臺,高性價比機械機構設計創新平臺】的實訓室建設方案，對【機構創新方案設計實驗臺,高性價比機械機構設計創新平臺】施行三包售后服務，如果您對我們的【機構創新方案設計實驗臺,高性價比機械機構設計創新平臺】有不了解的地方，請咨詢我們客服或來電咨詢，我們將竭誠為您服務。

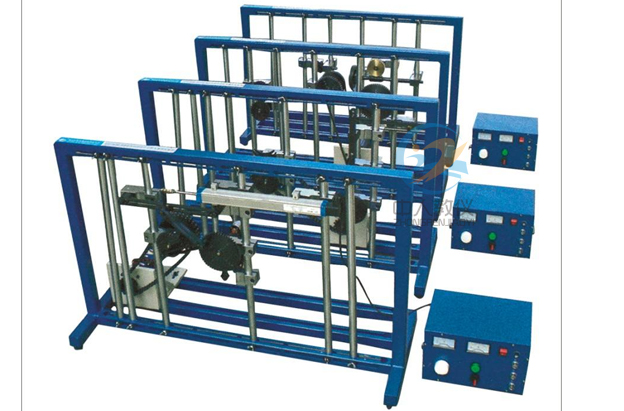

ZRJX-ZC機構運動方案創新設計實驗臺
一、主要技術參數：
1、驅動交流電機功率N=90W，轉速n=10rpm；2、交流直線電機功率N=25W，轉速n=10rpm，行程L=700；
3、比為1：1.5， 鏈傳動比為1：1.3；
4、外形尺寸：100×370×650mm；
5、重量：25kg。
二、基本配置：
1、每套創新機械運動方案拼裝實驗臺配有4臺機架，分別安裝有定位標尺；2、驅動交流電動3個，，交流直線電機1個；
3、軸類提供了80多個零件，主要供實驗時安裝各種迴轉體零件及輔助作用；
4、接頭類零件保證在實驗時，組合各種構件及連桿機構和傳動機構的需要；
5、連桿從50-350mm不等，共有五種56個零件，連桿為長方形，基本連桿中最短為50mm，最長為350mm，可用于各種拼接，如組成五種平面低副Ⅱ級桿組和四種平面低副Ⅳ級桿組，超過350mm的桿可另行組裝連接加長而成；
6、齒輪齒條類零件：
⑴ 直齒圓柱齒輪四種m=2 Z=28，34，42，51；
⑵ 齒條一種4個零件：與齒輪模數相等，可通過連接件與齒輪配合組裝。
7、特殊傳動零部件：
⑴圓盤凸輪1種；
⑵槽輪及撥盤組件1套；
⑶棘輪及組件1套；
⑷鏈輪鏈條1套；
⑸不完全齒輪1對（m=1.5）；
8、設備配有一零件存放柜
9、配套工具、機罩、使用說明書及實驗指導書各一套；
三、實驗內容：
1、連桿機構綜合實驗；2、桿機構組成原理拼裝實驗；
3、機構組合創新實驗；
4、齒輪傳動搭接實驗；
5、凸輪機構搭接實驗；
6、間歇機構搭接實驗；
7、本實驗臺可提供40種實驗方案，使用者還可根據自己的設想裝配機構傳動方案。
四、性能特點：
1、根據機構組成原理和桿組（包括高副桿組）迭加原理設計，能使學生通過實驗進一步掌握機構組成理論，熟悉桿組概念和機械傳動的基礎知識，為創新設計奠定良好的基礎；2、可組成性能各異的平面的、空間的組合機構和機械傳動系統，有利于培養學生機械傳動系統方案的設計能力；
3、本實驗裝置各傳動系統層次分明，聯接可靠，不會產生構件之間的運動干涉或脫離，且能手動也可電動；
4、該實驗裝置和聯接方式具有設計巧妙，使用調節范圍大，拆裝輕松方便，結構緊湊，元件之間的通用性好，拼裝方案多等特點；
5、實驗臺拼裝調整靈活方便，各桿尺寸準確；
6、實驗臺能拼裝不少于40種類的機構，拼裝的機構能靈活運動，無卡滯干涉現象。
