給排水安裝實訓裝置

欄目分類：產品總目錄發布日期：2020-09-09 瀏覽次數：次

給排水安裝實訓裝置,給排水實驗臺如管材切割與連接、管道安裝、電氣安裝、設備接線、編程控制、故障排查，咨詢熱線13122891392

聯系方式見右側懸浮框

中人教儀廠專業為客戶提供【給排水安裝實訓裝置,給排水實驗臺】的實訓室建設方案，對【給排水安裝實訓裝置,給排水實驗臺】施行三包售后服務，如果您對我們的【給排水安裝實訓裝置,給排水實驗臺】有不了解的地方，請咨詢我們客服或來電咨詢，我們將竭誠為您服務。

ZRLY-PS給排水設備安裝與控制實訓裝置,建筑給排水系統實驗臺

一、產品概述

本裝置是專門為職業院校開設的給排水工程、建筑電氣、智能化設備、建筑設備、市政工程等土木水利類相關專業而研制的，裝置根據建筑物行業中住宅和工業場所給排水工程系統的特點采用工程對象系統設計實訓模型，通過該裝置的操作訓練可考核學生掌握給排水設備安裝與控制的綜合能力，如管材切割與連接、管道安裝、設備安裝、電氣安裝、設備接線、編程控制、故障排查等；同時，可培養學生的團隊合作能力、工作效率、質量意識、安全意識、職業道德和職業素養等。

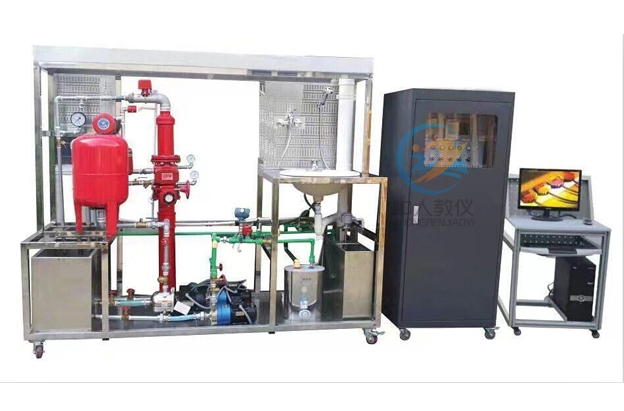

給排水設備安裝與控制實訓裝置,建筑給排水系統實驗臺

給排水設備安裝與控制實訓裝置,建筑給排水系統實驗臺

二、系統結構與組成

給排水對象模型整體采用不銹鋼框架進行設計，主要給排水管道設備安裝在鋼架底座上、具備開放式的特點，由生活給水系統、消防給水系統、熱水給水系統、排水系統和控制系統五個部分組成。
生活給水系統主要有給水箱、給水泵、給水管道、壓力變送器、脈沖水表、水龍頭和淋浴頭等組成。管路采用不銹鋼復合管進行設計，可進行不銹鋼復合管的切割、安裝和通水試驗操作，通過控制系統可實現生活給水系統的變頻恒壓供水功能，實現單泵變頻控制或雙泵切換控制等功能；通過脈沖式水表可以完成用水量的計量。
消防給水系統主要有給水箱、噴淋泵、穩壓罐、濕式報警閥、壓力開關、水流指示器、消防給水管道、閉式噴淋頭等組成。管路采用鍍鋅管進行設計，可進行鍍鋅管的切割、套絲、安裝和通水試驗操作，通過控制系統可實現噴淋滅火功能。
熱水給水系統主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用PPR管進行設計，可進行PPR管的切割、熔接、安裝和通水試驗操作，可對鍋爐進行溫度調節控制操作。
排水系統主要有污水箱、液位傳感器、排水泵、排水管道和水處理單元等組成。排水管路主要采用UPVC管進行設計，可進行UPVC管的切割、粘接、安裝和通水試驗操作，結合控制系統可實現污水箱的水位檢測和排水泵的啟停控制等功能。
給排水自動控制系統主要有電氣控制柜、觸摸屏、操作開關、工作狀態指示燈、PLC控制器、變頻器、低壓電氣、水泵、水表、傳感器（浮球式液位計、壓力開關、水流指示器、信號蝶閥、壓力變送器）、組態監控軟件等組成。通過控制系統可實現給排水系統的自動化控制功能。
贈送一份教師教學設計系統（加分項：提供版權證書并進行演示，不滿足不得分）
系統可以導入3DS、STL文件。并支持通過系統對此文件進行重新編輯，支持AC設置、CA設置、TA設置，將“AC設置”和“CA設置”中的動作進行串連，并可以設置每個動作的啟停時間，同時還具備全部重置和全部刪除功能。可以通過平臺配套control將模型動畫文件加載到課件上進行三維動畫教學，實現課件中完全三維交互。該文件可支持PPT播放。
軟件采用3D技術與交互式動畫相結合的方式，模擬實際生活給水系統、消防給水系統、熱水給水系統、排水系統的結構。（加分項：進行演示，不滿足不得分）
可實現以下功能：
1. 建筑內部生活給水系統仿真
2. 建筑內部消防給水系統仿真
3. 建筑內部排水系統仿真
4. 建筑內部熱水供應系統仿真
5. 建筑給排水主要組成設備的結構仿真
6. 各類給排水系統的運行過程仿真

三、主要技術性能

1．工作電源：三相四線制AC380V±10% 50Hz；
2．給排水模型外形尺寸：2.25m×0.79m×1.9m(長×寬×高)；
電氣控制柜外形尺寸：0.8m×0.6m×1.8m(長×寬×高)；
3．給排水模型材料：不銹鋼；
4．整機功耗：<4.5KVA；
5．裝置底部安裝有帶剎車腳輪，方便裝置的移動和固定；
6．安全保護措施：具有接地保護、漏電過載保護、誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。

四、通過項目任務實施，可考察的職業能力

1．系統竣工圖和控制電氣原理圖繪制
2．管材加工和連接
鍍鋅管、不銹鋼復合管、PPR、UPVC管的切割、套絲、熔接、連接。
3．配件和器件的安裝
完成生活給水系統、消防給水系統、熱水給水系統和排水系統中管路配件的安裝；完成水泵、壓力變送器、水表、浮球液位計、信號蝶閥、濕式報警閥組、水流指示器、閉式噴頭、末端試水裝置、水龍頭、淋浴器等水暖器件的安裝。
4．管道試壓與通水試驗
5．電氣設計、安裝與接線
水泵、配電柜、控制器、指令元件、操作元件的安裝、接線
6．控制程序設計與調試
（1）變頻控制程序設計與調試
（2）抄表計費程序設計
（3）噴淋滅火控制程序設計
（4）給排水監控程序設計
（5）組態監控系統設計

五、基本配置

1．設備框架

序號	器材名稱	器材規格或型號	數量	單位	備注
1	不銹鋼鋼架	225cm×79cm×198cm	1	臺
2	污水處理單元	有機玻璃	1	個
3	濕式報警閥組	包含延遲器、壓力開關和水力警鈴	1	套
4	水流指示器	靈敏度：15-37.5L/mim	1	只
5	玻璃球灑水噴頭	68℃溫級	2	只
6	信號蝶閥	干觸點輸出	1	個
7	消防水泵	三相AC380V,功率：0.55KW,揚程：33m,流量：130 L/min。	1	臺
8	變頻磁力驅動泵	三相AC380V,功率：0.37KW,揚程：12m,流量：20L/min	2	臺
9	排水泵	單相AC220V,功率：95W,揚程：9m,流量：18L/min	1	臺
10	氣壓罐	容積50L	1	個
11	壓力變送器	量程0-200KPa	1	只	擴散硅
12	電加熱鍋爐	容量7L，功率2KW	1	臺
13	衛浴臺面盆	50 cm×45 cm×20 cm	1	個
14	萬向下水	通用件	1	個
15	水龍頭	混合式	1	個
16	花灑	通用件	1	個
17	混合閥	通用件	1	個
18	浮球液位傳感器	高、中、低三檔	1	個
19	脈沖水表	0.01立方米/脈沖	1	只

2．電氣控制柜基本配置

序號	器材名稱	器材規格或型號	數量	單位	備注
1	西門子PLC控制器	CPU224XP 14DI/10DO ，2AI/1AO	1	個
2	西門子變頻器	MM420，三相380V輸入，0.75kW，帶BOP面板	1	臺
3	西門子觸摸屏	7英寸、彩色、高分辨率
4	組態軟件	力控6.0	1	套
5	低壓電氣	小繼電器、交流接觸器、熱過載繼電器	1	套
6	空氣開關	帶漏電保護器	1	個
7	保險絲	15A	3	個
8	操作開關	2位	6	個
9	開關電源	輸出：DC24V	1	個
10	工作狀態指示燈	工作電壓：DC24V	7	只
11	型材電腦桌	60cm×60cm×80cm	1	張	電腦用戶自配

3．管材、配件及配套工具

序號	名稱	主要組成器件	數量	備注
1	豪華工具車	鋼板設計，設有抽屜及柜子，可移動	1臺
2	管材與配件	包含短柄球閥、銅球閥、蝶形球閥、黃銅閘閥、銅止回閥、鍍鋅變徑接頭、鍍鋅90°彎頭、鍍鋅活接頭、鍍鋅直通接頭、鍍鋅三通接頭、PVC-U管、PVC透氣帽、PVC異形順?biāo)āVC單承插、PVC雙承插存水管、PP-R管、90°彎頭、陰螺紋三通、等徑三通、陰螺紋彎頭、陽螺紋接頭、截止閥、外牙直通接頭、內牙直通接頭、內牙三通接頭、不銹鋼內牙三通、彎頭、不銹鋼內牙彎頭、不銹鋼外牙直接、銅轉接頭、銅活接頭、角閥、編織軟管、金屬線管、金屬線管接頭、2寸鍍鋅管、1寸鍍鋅管、3/4寸鍍鋅管、1/2寸鍍鋅管、不銹鋼復合管、黑色保溫管等。	1套
3	配套工具	包含管螺紋鉸扳、管子臺虎鉗（帶支架）、鍍鋅管割刀、熱熔機、PPR管剪刀、復合管割刀、鋼鋸、鋸條、PVC膠水、卷尺、扳手、管鉗、尖嘴鉗、生料帶、內六角扳手、記號筆、十字螺絲刀、一字螺絲刀、插線板、絕緣手套、絕緣膠鞋、萬用表、剝線鉗、斜口鉗、焊錫絲、電烙鐵、烙鐵架、剪刀、手動試壓泵等。	1套
