電氣實驗臺

欄目分類：產品總目錄發布日期：2020-10-23 瀏覽次數：次

電氣實驗臺,電氣教學實訓裝置選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，咨詢熱線13122891392

聯系方式見右側懸浮框

中人教儀廠專業為客戶提供【電氣實驗臺,電氣教學實訓裝置】的實訓室建設方案，對【電氣實驗臺,電氣教學實訓裝置】施行三包售后服務，如果您對我們的【電氣實驗臺,電氣教學實訓裝置】有不了解的地方，請咨詢我們客服或來電咨詢，我們將竭誠為您服務。

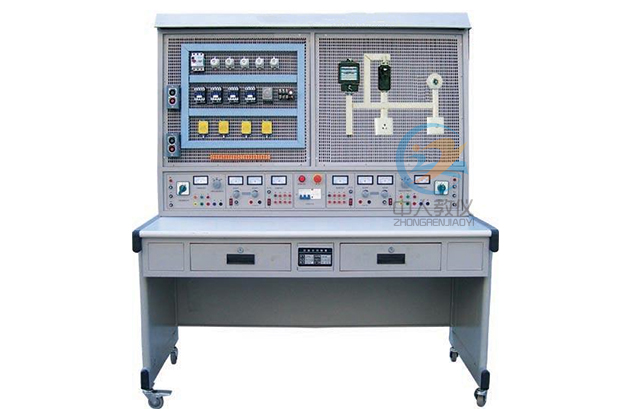

ZR-4電氣裝配實訓臺

電氣裝配技能實驗裝置由鋼板作制作的多功能安裝板（網孔板）實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。
根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，本設備適用范圍廣，可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從實訓臺上拆下，集中保管，損壞和丟失少。一個實訓場所，可以完成幾個專業的教學和實訓，經濟適用。
實訓臺配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。
靈活、可靠、安全、經濟適用，是本設備的特點。對實訓場所不多、教學經費投入受限制的學校，本設備是一種理想的職業教育實訓設備。
電氣裝配實訓臺,電氣裝配技能實驗裝置

一、設備技術指標

1. 外型：整體尺寸1632mm×750mm×1638mm；
2. 實訓臺架的材料：鋼板、鋁合金結構；
3. 電源： 1)輸入：三相AC 380V ±10% 50HZ 三相五線；2)固定交流輸出：三相五線 380V 接插式2組、220V接插式2組、220V插座式4組3)可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
4. 接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；
5. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。

二、設備結構功能

本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。以30mm×30mm成型方鋼作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；
實訓儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計，可同時存放兩塊通用掛板。實訓儲物柜的位置可根據需要靈活調整，外形尺寸為：1300mm×600mm×510mm。

三、本設備可完成的典型實訓項目舉例

« 照明電路安裝連接實訓；
« 日光燈連接實訓；
« 單相電能表的應用；
« 電動機點動與連續轉動電路連接實訓；
« 按鈕聯鎖的電動機正、反轉電路連接實訓；
« 接觸器聯鎖的電動機正、反轉電路連接實訓；
« 接觸器和按鈕雙重聯鎖的電動機正、反轉電路連接實訓；
« 兩地控制的電動機控制電路的安裝；
« 電動機定子繞組串聯電阻啟動控制電路連接實訓；
« 按鈕切換的Y－△啟動控制電路的連接實訓；
« 時間繼電器切換的Y－△啟動控制電路的連接實訓；
« 電動機半波整流能耗制動控制電路連接實訓；
« 電動機全波整流能耗制動控制電路連接實訓；
« 電動機反接制動控制電路連接實訓；
« 電動機往返行程控制電路連接實訓；
« 電動機順序啟動控制電路連接實訓；
« 電動機定時運轉控制電路連接實訓；
« 按鈕切換的雙速電動機控制電路連接實訓；
« 時間繼電器切換的雙速電動機控制電路連接實訓；

如對本產品/文章：電氣實驗臺,電氣教學實訓裝置有任何疑問請隨時聯系我們，我們將盡力為您提供最全的實訓室建設方案和最優質的服務

本文分享鏈接：http://www.mnffs.cn/cpzh/4155.html

常見問題：

問題①：你們公司都有什么資質？

答：我們中人公司是國家注冊的生產商，具有專利證書、軟件著作權等生產型企業應當具備的資質，并且我們生產的【電氣實驗臺,電氣教學實訓裝置】都是100%測試才允許出廠的。

問題②：如果我們單位購買【電氣實驗臺,電氣教學實訓裝置】是否包含安裝調試培訓服務？

答：我們所有設備如果沒有注明“不含安裝/調試/培訓”等字樣（舉例：【電氣實驗臺,電氣教學實訓裝置】不含安裝調試培訓，含運費。），都是可以包安裝調試培訓的。

問題③：你們能提供【電氣實驗臺,電氣教學實訓裝置】的整體實訓室的建設方案嗎？

答：如果您對我們的【電氣實驗臺,電氣教學實訓裝置】有意向，可以來電咨詢或者咨詢企業QQ：2198972893。讓我們客服為您量身定做一個方案或者提供我們現有的方案。同時需要您留下貴單位的全稱，方便我們做報告。
